Хелп! Подключение штат задней камеры к нештат магнитоле

Хелп! Подключение штат задней камеры к нештат магнитоле

Сообщение #1  INGENER » 05 июн 2014, 17:14

В общем имеется ШГУ рестайла сенсорная, без навигации. Вот такая:

Имеется разъем дохренапиновый в который впиндюривается все, что связано с камерой заднего вида. На картинке он самый левый если не считать антенну.

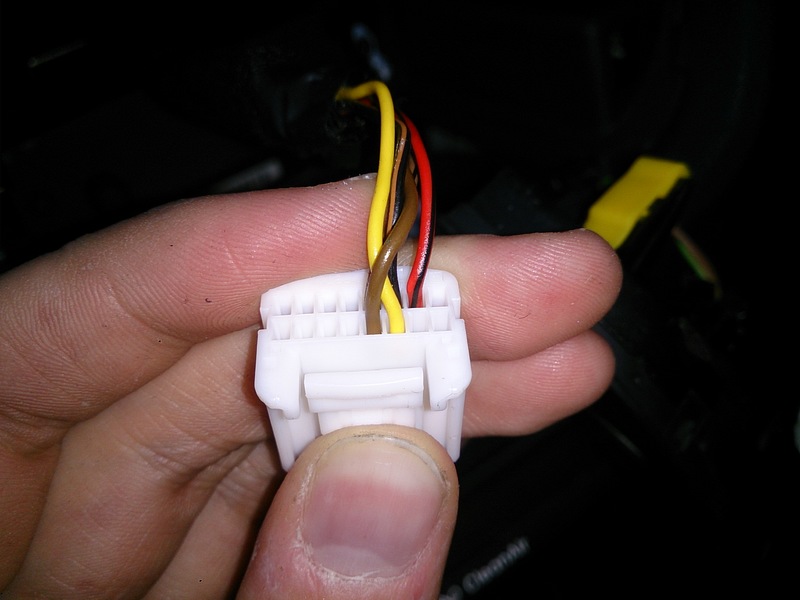

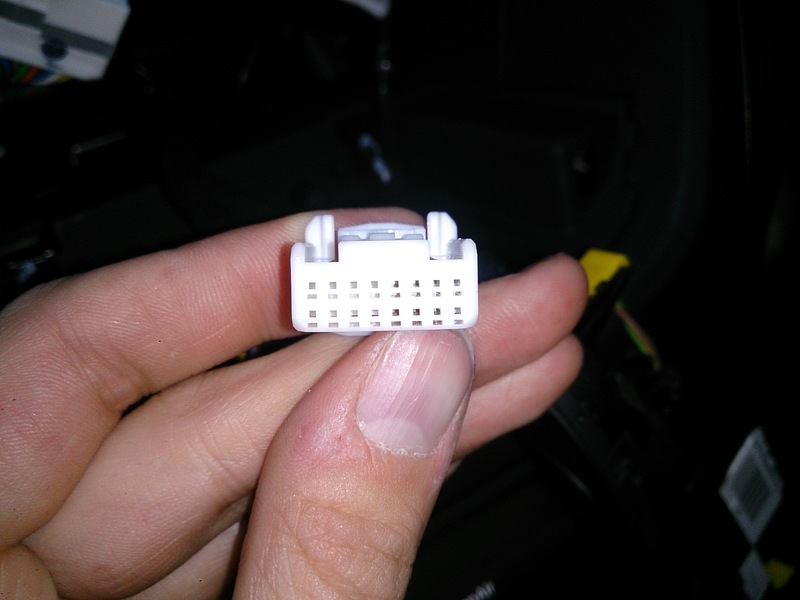

А вот колодка, которая в него входит и выходит.
Говорю сразу, у меня проблема с цветовосприятием, поэтому некоторые провода сливаются в один цвет. Смог вызвонить только коричневый с черной полосой, на нем висит + от фонарей заднего хода. Нужно определить за что отвечают остальные провода. Должны быть еще контакты видео сигнала с камеры и питания на камеру. Пытался пользоваться опытом ребят, кто уже ставил камеры, но как оказалось все-таки маркировка проводов несколько отличается. Надеюсь я вчера саму камеру не спалил.... Может кто-то уже проделывал эти махинации? Может у кого-то есть схема проводки рестайла? Лично сам в нете не нашел, в том числе и англоязычном.


Аватар пользователя
INGENER
Бывалый
Бывалый
Сообщений: 1366
Зарегистрирован: 01 мар 2014, 18:15
Настоящее имя: Павел
Местоположение: Тамбов-Москва
Автомобиль: ВАЗ 2111, 2WD, MT, unComfort
Регион регистрации авто: 68 Тамбовская область
День рождения (покупки) авто: 30.09.2015
Развернуть
Медали: 2
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1)
Благодарил (а): 174 раз.
Поблагодарили: 94 раз.

Re: Хелп! Подключение штат задней камеры к нештат магнитоле

Сообщение #2  osipmax » 10 июл 2014, 16:17

Здравствуйте. Скажите вы нашли решения вопроса по распиновки, очень интересует этот вопрос.
