Сообщение #1  DmP » 28 авг 2015, 00:08

Источник: http://www.automayak.info/useful/techin ... erence.php и другое с сайта

Поскольку работа световых приборов напрямую влияет на безопасность движения, производители обязаны обеспечивать их соответствие требованиям государственных и международных стандартов. В данном случае имеются в виду "Правила Европейской Экономической Комиссии ООН" №37, которые являются базовым европейским стандартом по безопасности средств автомобильного транспорта. Подтверждение соответствия правилам называется омологацией. Если деталь или узел омологированы, то на них в кружке стоит знак официального утверждения E и цифра, обозначающая код страны. Узлы и детали, не соответствующие данному стандарту запрещены к применению в Европе. Номер страны, утвердившей соответствие данного прибора, ставят в круге рядом с буквой "Е". Например: 1-Германия, 2 - Франция, 5 - Швеция, 22 – Россия.

Важнейший элемент световых приборов - лампы являются самыми унифицированными деталями в мировом автомобилестроении.

В отличие от бытовых электроламп, автомобильные работают в условиях тряски и вибрации и, соответственно, имеют более прочные спирали (в них использован вольфрам другой марки). Цоколи с круглой дюймовой резьбой большая редкость на лампах для подвижной техники. Здесь применяются подпружиненные патроны или зажимы, исключающие выворачивание или разбалтывание крепления лампы.

Такой принцип фиксации лампы в патроне стал широко применятся в автомобилестроении, подвергаясь лишь некоторым видоизменениям.

Фланцевые лампы
Фланцевые - имеют жесткий допуск на расположение спирали относительно фланца, а значит, позволяют размещать ее точно в фокусе отражателя оптического элемента или на нужном расстоянии от него. Если фланцевая лампа предназначена для фары головного света или прожектора, то ее спираль дальнего света либо компактно свернута, как бы приближаясь к идеальному точечному источнику света, либо растянута вдоль оптической оси отражателя (лампа H1, H7). Если же лампа предназначена для противотуманных фар, то спираль может быть перпендикулярна оптической оси (лампа Н3).

Лампы R2 относятся к старому поколению световых приборов и применяются в двух фарных системах освещения. Их применение ограничивается старым парком автомобилей и сельхозтехники.

Лампы Н1 и Н7 применяются в четырех фарных системах автомобиля. При этом если раньше лампа Н1 использовалась, как на ближний так и на дальний свет, то с появлением лампы Н7 её применение ограничилось в оптике дальним светом или противотуманными фарами. Это связано с тем, что лампа Н7 разработаны для оптики последнего поколения и наряду с высокими эксплуатационными характеристиками (низкая температура цоколя и менее ослепительный свет) имеет на 20% большую яркость по сравнению с Н1 лампой. Лампы категории Н4 наиболее популярны и востребованы автосборочными заводами. Простата установки, регулировки и замены является несомненным преимуществом для автомобилей эконом класса. Однако самый главный недостаток это низкая световая отдача для нити ближнего света всего 1000 Лм. Для сравнения световая отдача лампы Н7 – 1500 Лм. Комментарии как говорится излишни.

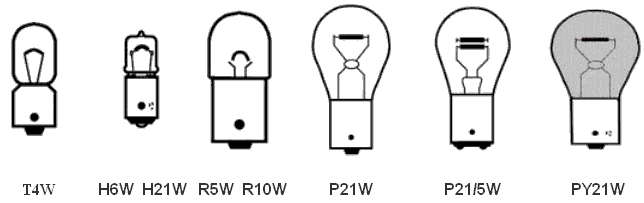

Штифтовые лампы
Штифтовые лампы - наиболее применяемые из автомобильных ламп. Если фланцевых ламп на автомобиле может быть от 2 до 6, то штифтовых от 10 до 20 штук. Штифты на цилиндрической поверхности цоколя могут быть расположены как симметрично, так и со смещением одного из них. Штифт смещают по высоте на двух нитевых лампах (P21/5W), чтобы обеспечить определенное положение лампы в патроне. Смещенные по окружности штифты применяют обычно на лампах с оранжевым стеклом колбы (PY21W). Их появление вызвано тем, что на многих современных автомобилях рассеиватели указателей поворотов стали делать бесцветными, требования дизайна. По ГОСТу для указателей поворотов предусмотрен оранжевый свет, поэтому штифты на цоколе сместили, что не дает возможность вставить в цоколь обыкновенную лампу накаливания. Также встречаются в световых программах западных производителей галогенные лампы для индикаторных и стояночных огней (H6W, H21W) со смещенными штифтами. Это позволяет исключить их взаимозаменяемость с обычными лампами.

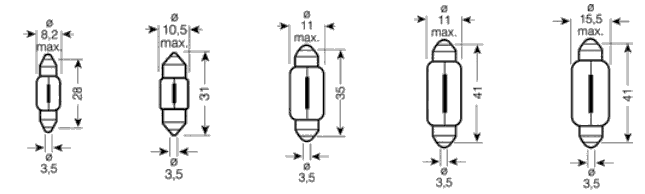

Лампы для софитов
Двух цокольные (софитные) лампы применяют в плафонах внутреннего освещения салона (их форма дает возможность сделать прибор довольно плоским, утопленным в панель обивки), для фонарей освещения номерного знака, а также стоп-сигналов и поворотов некоторых автомобилей.

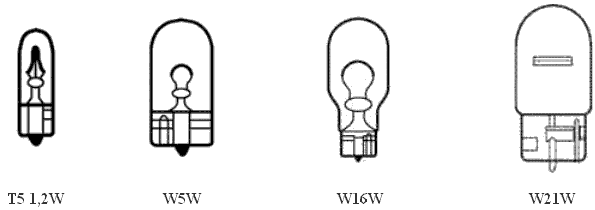

Лампы со стеклянным цоколем
Водители их называют бесцокольные лампы. В последнее время они вытесняют лампы с металлическим цоколем мощностью от 1 Вт до 21 Вт. Роль цоколя выполняет пластмассовый патрон, контакты которого прижимаются к проводникам, выведенным из колбы лампы. По своим габаритам они бывают четырех типов. От ламп приборной панели до ламп стоп-сигнала и габарита. Их несомненным преимуществом является высокий срок службы при малых габаритах.

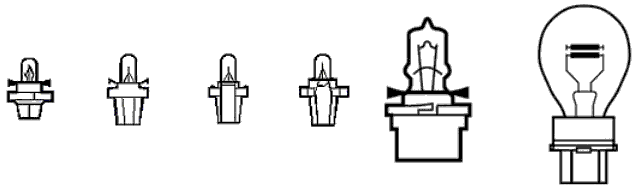

Лампы со стеклянным цоколем, приваренным к пластмассовому патрону
Лампы с пластмассовым патроном применяются для подсветки контрольных указателей и дисплеев приборной панели. К их конструктивным особенностям можно отнести надёжное крепление контактов лампы, патрона и питающего штекера, а также отсутствующие поверхности способные ржаветь и окислятся.

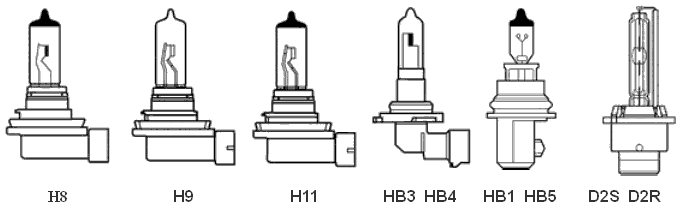

Газоразрядные и галогенные лампы с пластмассовым уплотнительным цоколем
Современные системы фар отличаются гораздо более ярким и точным освещением дорожного полотна. На основе технологии ламп Н7 были разработаны новейшие мощные лампы Н8, H9 и H11. Они являются единственными лампами, которые могут использоваться в особо компактных фарах.

Лампы HB3 и HB4 наряду с лампами Н8, H9 и H11 используются как отдельно, так и совместно с газоразрядными ксеноново-металлогалогенными лампами.Комбинирование вариантов освещения дает максимально возможный уровень и качество света.

НВ1 и НВ5 лампы применяются только на американских автомобилях. НВ4 в качестве головных ламп на ближний свет, а НВ3 на дальний свет. Применение лампы Н8 ограничивается для оптики ближнего и противотуманного света, оптимальный выбор для фар, с требованиями низкого потребления электроэнергии и особыми температурными условиями по нагреванию оптического элемента. Лампы Н9 применяются исключительно на дальнем свете там где надо мощный световой поток. Применение для ближнего света допускается только при наличии автоматического корректора фар. Н11 лампа нашла применение во всех направлениях развития оптических элементов. Идеально сбалансированная по конструкторским особенностям лампа имеет самый большой срок службы до 2000 часов.

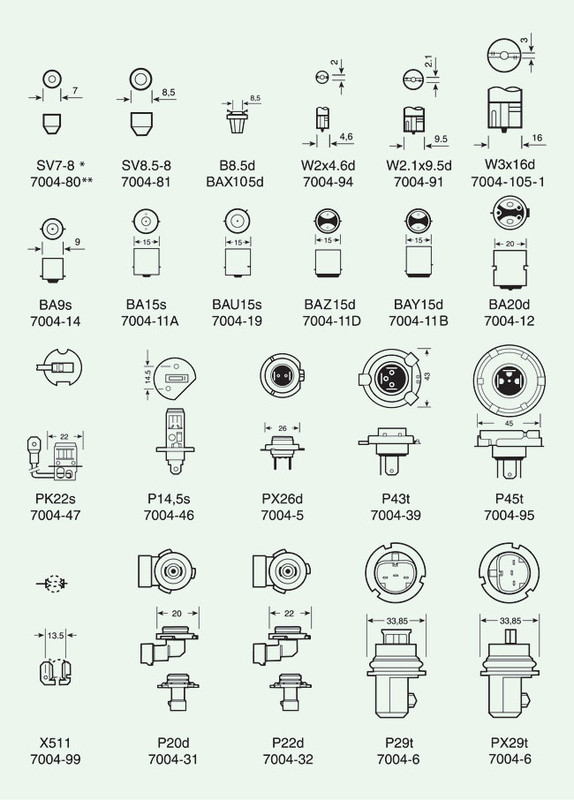

ЦОКОЛИ IEC/EN 60061-1

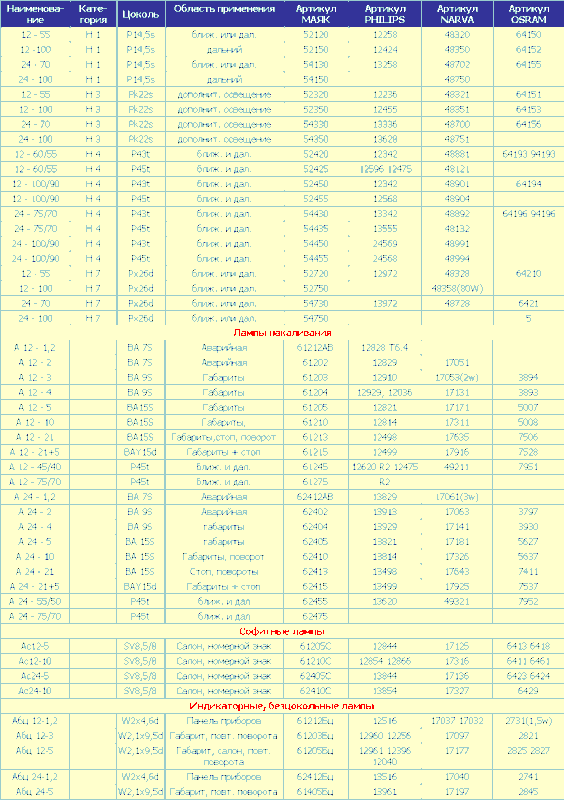

Заменяемость
