Сообщение #1  Игоряныч » 17 май 2014, 22:07

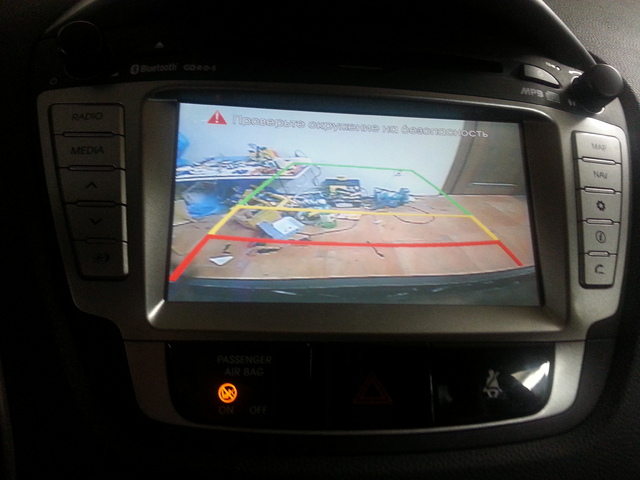

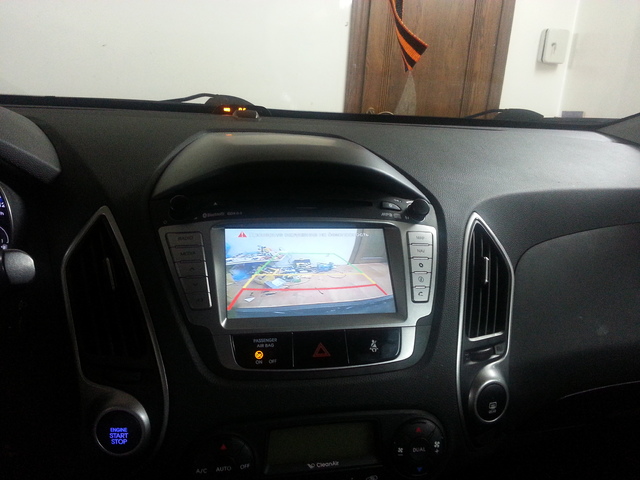

По просьбе трудящихся, выкладываю схему подключения камеры к ШГУ. Снимаем козырек и снимаем ШГУ. С нижней фишки нам понадобится красный провод. Это видео с камеры заднего вида. С левой фишки, нам понадобится коричневый провод. Это подача (+) от заднего хода. Чтоб не включались лампы заднего хода, когда включаешь переднюю камеру, я впаял диод от обратных токов 1N4007.Выкладываю схему подключения. Я вместо левого реле, использовал реле 'Регтайм'с временем включения 15секунд. Можно и без него, но тогда нужно использовать кнопку с фиксацией.







Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)

За это сообщение автора Игоряныч поблагодарили - 7:
alexus171, Спартак13, joker548, mikenadym, valich3, vec2002, ViktoriuZ
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: схема подключения фронтальной камеры к ШГУ

Сообщение #2  Игоряныч » 17 май 2014, 22:15

Будте внимательны при выборе камеры. Оказывается бывают фронтальные и заднего вида. Я так лоханулся по незнанию. Купил камеру, подключил а она показывает зеркальное отражение. Phantom объяснил, что есть фронтальные и есть заднего вида. Так же решилась и проблема с линией разметки.На фронтальной камере её нет. Спасибо Phantom и респект! И пришлось камеру поднять не верхнюю кромку. Уж сильно не эстетично она смотрелась внизу.
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)

За это сообщение автора Игоряныч поблагодарил:
Dimon52
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: схема подключения фронтальной камеры к ШГУ

Сообщение #3  max232 » 17 май 2014, 23:14

а не думали подключить к линейному входу камеру, было бы без линий и надписи на экране.
max232
Активный участник
Активный участник
Сообщений: 172
Зарегистрирован: 17 мар 2011, 01:36
Местоположение: Беларусь
Автомобиль: Tucson LX 20 (Кореец)
Развернуть
Благодарил (а): 0 раз.
Поблагодарили: 5 раз.

Re: схема подключения фронтальной камеры к ШГУ

Сообщение #4  Игоряныч » 17 май 2014, 23:22

max232 писал(а):а не думали подключить к линейному входу камеру, было бы без линий и надписи на экране.

В смысле? К линейному выходу? Это как?
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: схема подключения фронтальной камеры к ШГУ

Сообщение #5  Игоряныч » 17 май 2014, 23:27

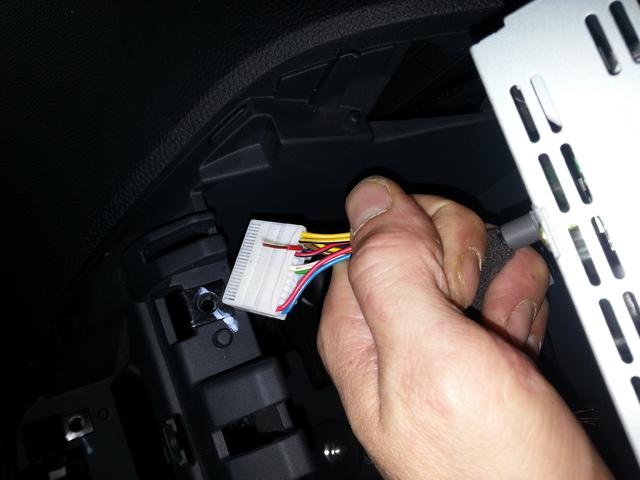

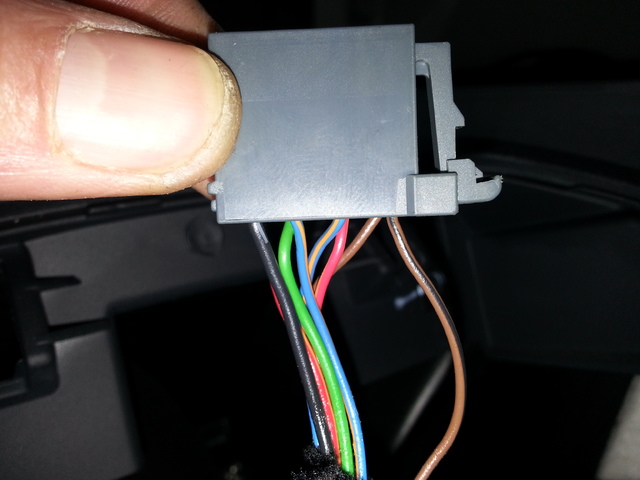

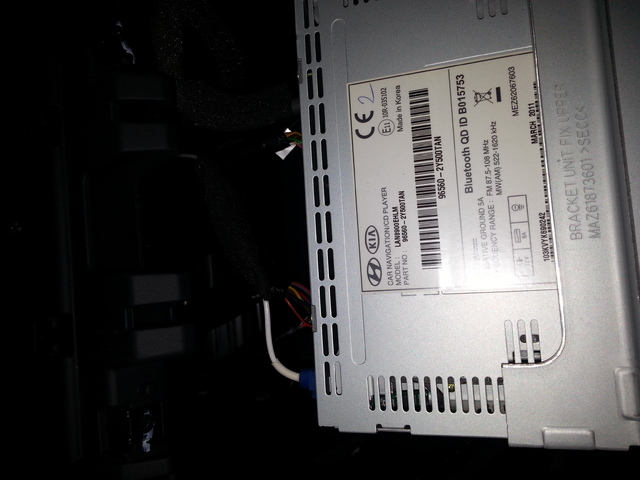

Ещё раз выкладываю схему подключения. Красная указка, это (+) от заднего хода. На фото коричневый провод. Черная указка это видео вход от камеры заднего вида (штатной) на фото это красный провод(который обрезанный).



Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: схема подключения фронтальной камеры к ШГУ

Сообщение #6  Игоряныч » 17 май 2014, 23:36

И еще 1 момент. От фронтальной камеры, на видео выходе есть розочка, я её обрезал и задействовал только центральный провод (у меня он желтый) на разных камерах он может быть разный по цвету. Будте внимательны, лучше прозвонить.
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #7  Игоряныч » 18 май 2014, 09:37

Господа, тот кто разбирается в электрике, поймёт из моей схемы, что не хватает ещё одной релюшки. Чтоб не включать постоянно кнопку передней камеры, и выключать ее когда даёшь задний ход. У меня стоит ещё одно реле, которое прерывает массу на правом реле. Именно 86 контакт. (+) на катушку 3го реле брал от заднего хода, (до диода от обратных токов).
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #8  Игоряныч » 18 май 2014, 12:53

Игоряныч писал(а):Господа, тот кто разбирается в электрике, поймёт из моей схемы, что не хватает ещё одной релюшки. Чтоб не включать постоянно кнопку передней камеры, и выключать ее когда даёшь задний ход. У меня стоит ещё одно реле, которое прерывает массу на правом реле. Именно 86 контакт. (+) на катушку 3го реле брал от заднего хода, (до диода от обратных токов).

Если кого заинтересовало- пишите, выложу схему моего подключения.
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #9  Izverg » 20 май 2014, 14:05

А какую кнопку и где разместили? Или Как от реле включается?
И мне схема интересна...
Izverg
Участник
Участник
Сообщений: 22
Зарегистрирован: 27 янв 2014, 20:44
Откуда: Москва
Настоящее имя: Роман
Местоположение: Москва
Автомобиль: new ix 35
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 26.12.2013
Развернуть
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #10  Игоряныч » 20 май 2014, 14:52

Izverg писал(а):А какую кнопку и где разместили? Или Как от реле включается?
И мне схема интересна...

Вот кнопка. Схему выложу позже. Вечером.
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #11  max232 » 21 май 2014, 00:05

хочу тоже что-то подобное себе замутить, только буду к линейному входу видео подключать чтобы не было разметки в передней камере и будет еще одно преимущество, если подключать переднюю камеру по линейному входу то когда включаеш переднюю камеру и даеш назад то автоматом включиться задняя камера а как переключишься с задней передачи на драйв то будет передняя. но мне нужно знать как правильно называется камера, чтобы не нарваться на обратную с инверсией и еще может кто знает парт номер кнопки что между подогревом сидений хочу туда новую поставить и на нее камеру подключить.
max232
Активный участник
Активный участник
Сообщений: 172
Зарегистрирован: 17 мар 2011, 01:36
Местоположение: Беларусь
Автомобиль: Tucson LX 20 (Кореец)
Развернуть
Благодарил (а): 0 раз.
Поблагодарили: 5 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #12  Игоряныч » 21 май 2014, 09:28

Помногочисленным просьбам выкладываю моё подключени фронтальной камеры.
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)

За это сообщение автора Игоряныч поблагодарили - 3:
Izverg, ViktoriuZ, wws63
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #13  Игоряныч » 21 май 2014, 09:34

Izverg писал(а):А какую кнопку и где разместили? Или Как от реле включается?
И мне схема интересна...

Выложил.
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #14  Игоряныч » 21 май 2014, 10:19

Включая кнопку, включается передняя камера. Как только включаешьR- включается задняя. На схеме указан диод от обратных токов. Можно и без него, но тогда при включении передней камеры будут загораться фонари заднего хода.
Научись причину всех своих несчастий находить в себе...(89152876971 мой телефон если что...)
Игоряныч
Очень активный участник
Очень активный участник
Сообщений: 2055
Зарегистрирован: 06 мар 2014, 21:30
Настоящее имя: Игорь
Местоположение: Россия Мытищи
Автомобиль: hyundai ix35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 25.07.2011
Развернуть
Медали: 6
За активность - серебро (1) Герой труда (1) Золотые руки (1)
Активный болельщик ЧМ 2014 (1) 6 лет клубу Hyundai ix35 (1) МАКС-2015 (1)
Благодарил (а): 256 раз.
Поблагодарили: 321 раз.

Re: Схема подключения фронтальной камеры к ШГУ

Сообщение #15  Егерь » 21 май 2014, 10:24

Игоряныч писал(а):огда при включении передней камеры будут загораться фонари заднего хода

тож неплохо... типа: внимание, маневрирую... ;) :D
«...нас за верность и хлеб поднимают на вилы...» (с)ДДТ, Осенняя
Аватар пользователя
Егерь
Мега активный участник
Мега активный участник
Сообщений: 7794
Зарегистрирован: 15 окт 2013, 16:53
Откуда: Волгодонск
Настоящее имя: Святослав
Местоположение: Москва
Автомобиль: ix35: 2.0 6АТ 4WD ComfoNavi, +ChiPaulus2, +PedBoost
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 12.10.2013
Развернуть
Медали: 6
За активность - серебро (1) 5 лет клубу Hyundai ix35 (1) Активный болельщик ЧМ 2014 (1)
6 лет клубу Hyundai ix35 (1) МАКС-2015 (1) 7 лет клубу Hyundai ix35 (1)
Благодарил (а): 368 раз.
Поблагодарили: 384 раз.

След.

Вернуться в Сделай сам.



Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 5

Клуб владельцев Hyundai IX35 (Хендай их35)

Данный портал не является представителем компании Hyundai и выражает мнение группы энтузиастов.
Некоторые положения являются мнением авторов и посетителей сайта и не являются руководством к действию и/или официальными рекомендациями производителя (если это не оговорено в тексте).

Вся информация, содержащаяся на портале, собрана из разных источников.

Вся информация получена из открытых источников, и будет убрана по требованию правообладателя.

Все права на содержимое сайта принадлежат его владельцу и охраняются законодательством.

Следуя рекомендациям сайта Вы должны отдавать себе отчет, что действуете исключительно на свой страх и риск и несете все финансовые и правовые последствия самостоятельно.

Рейтинг@Mail.ru
