Сообщение #1  nik572 » 14 июл 2014, 13:06

Форумчанам привет! Давно собирался сделать дополнительный скрытый бардачок в подлокотнике и подсветку с зарядкой для внуков на задних сидениях. Просмотрев тему, нашел вариант у коллег КИАводов: http://sportage3.ru/viewtopic.php?f=68& ... 0%B8%D0%BA.
Решил идти дальше и в итоге получилось вот что:

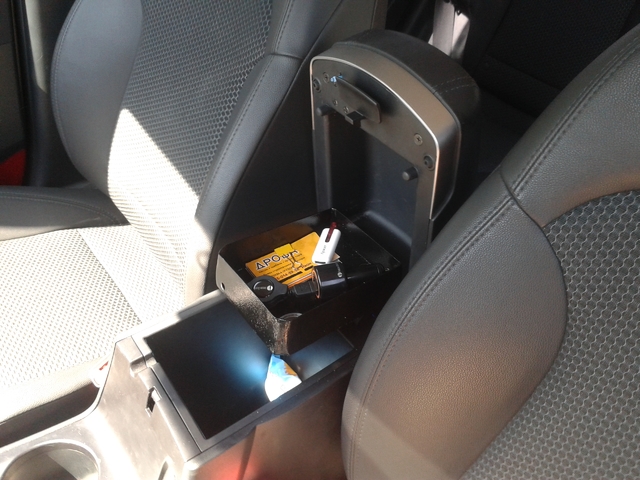

В открытом виде
Влезают часто нужные мелочи или пистолет.

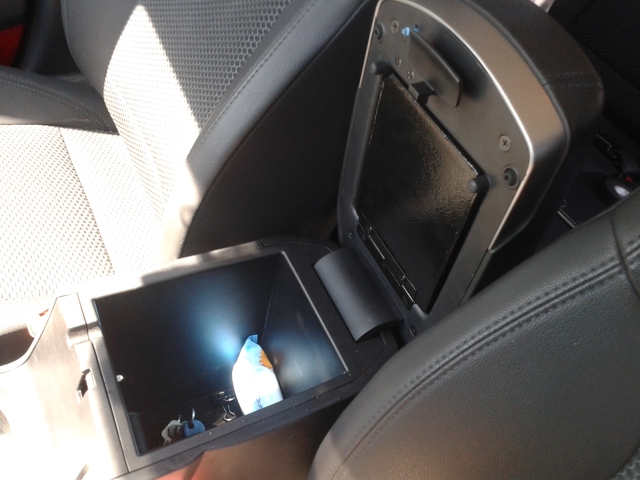

И в закрытом
Синий рычажок служит для открытия.

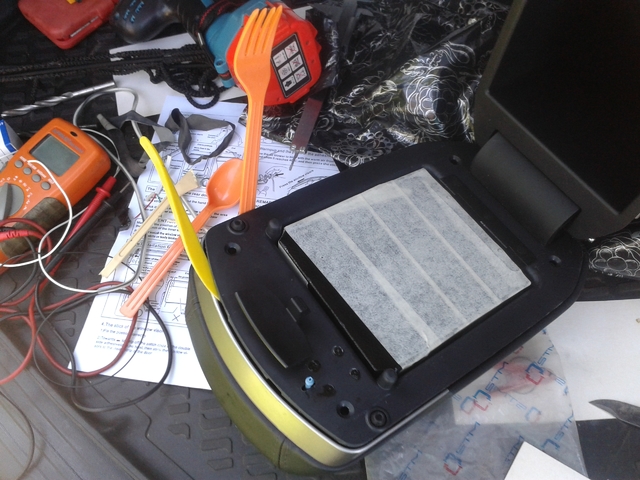

Разбирал подлокотник не снимая с машины. Здесь показываю как удобнее начать. Защелки расположены глубоко. Видна подсветка ящика, для ее подключения его пришлось все-таки снимать. Крепится снизу 3 болтами с головкой на 10 и 4 саморезами вверху (2спереди, 2 сзади).
На фото видно места прикладывания усилий. Первое - где вилка, потом где нож, дальше он сам раскрывается.

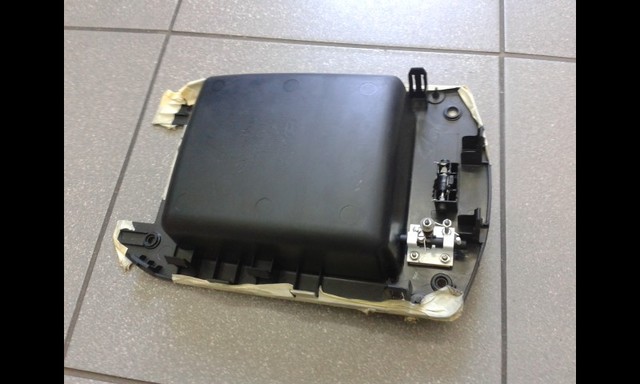

Виден замок-защелка, куплен в хозмаге. Ось личинки не по центру, но так как ящичек довольно жесткий и перекосов нет отказался от системы рычагов. Сам ящик изготовлен из листа спл. алюминия АМГ2 толщиной 1мм. Петля рояльная, она же фиксатор положения открытия. Выкройка и общий эскиз ящичка есть. Можно изготовить его из папье маше из стеклоткани и эпокситной смолы. Обклеить кожей.

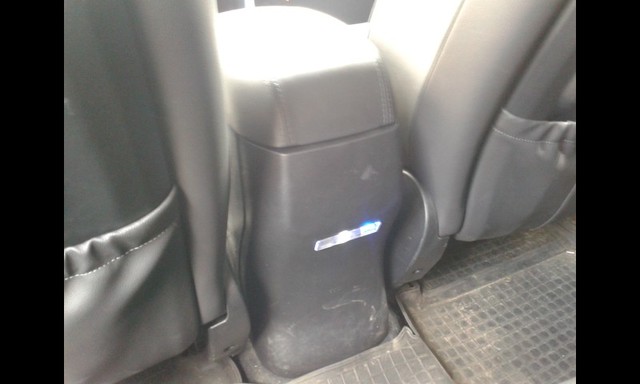

Подсветка и зарядка на задней стенке подлокотника устроена так.

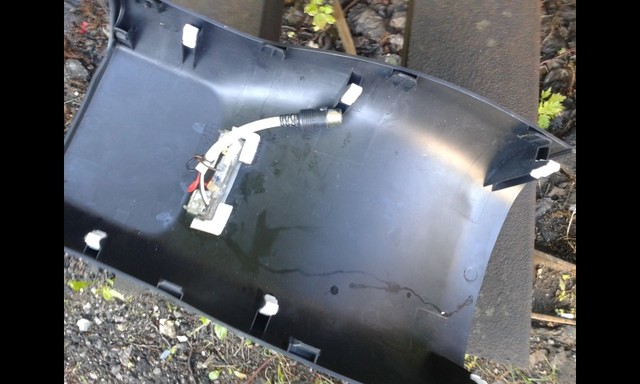

Это вид с обратной стороны задней крышки подлокотника.
Снимается так же при помощи столовых приборов.

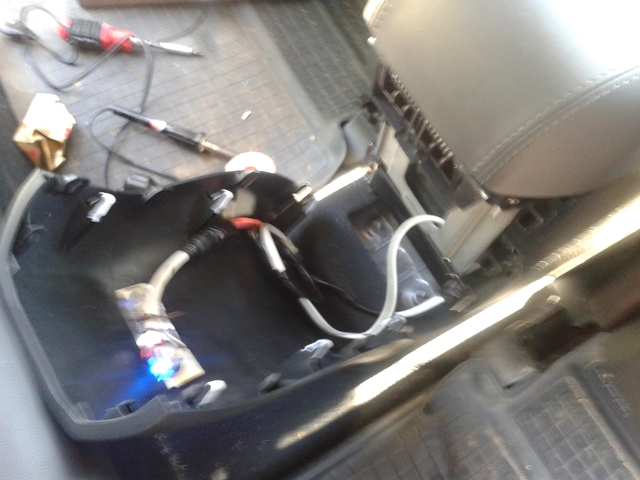

С подсоединенным жгутом

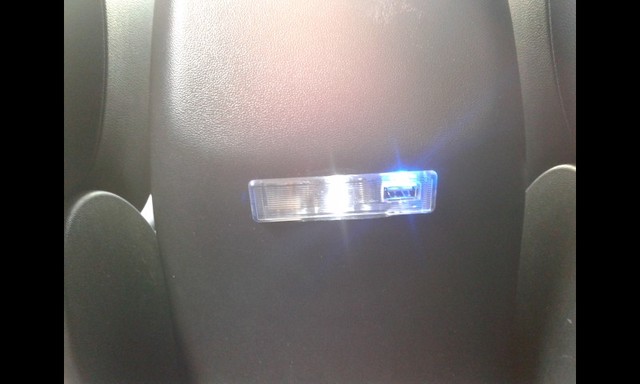

Белым светом фонарь загорается при открывании дверей и потом плавно гаснет при закрытии. Синий подсвечивает разъем зарядки USB.
Светильник от подсветки багажника ВАЗ 2110, вместо тумблера установлен разъем USB. Питание +5 V от отдельного источника под торпедой. Там стоит разветвитель на 3 прикуривателя, туда вкл. ВР, Навигатор (при необходимости) и 1 пустой. Сигнал на вкл. света от разъема MR01 конт. 1 и 3 в левой передней стойке машины, ближе не нашел. Вот как-то так.

За это сообщение автора nik572 поблагодарили - 13:
борт_239, AVARA, Bombardier, Chex, Chief, crank555, Crazy Lamer, Cлавян-1, den, lumax, novmel, ViktoriuZ, Толька
nik572
Участник
Участник
Сообщений: 39
Зарегистрирован: 12 апр 2013, 07:54
Настоящее имя: Николай
Местоположение: Зеленоград
Автомобиль: IX35
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 26.03.2013
Развернуть
Медали: 4
Золотые руки (1) 5 лет клубу Hyundai ix35 (1) 6 лет клубу Hyundai ix35 (1)
7 лет клубу Hyundai ix35 (1)
Благодарил (а): 7 раз.
Поблагодарили: 34 раз.

Re: Доработка центрального подлокотника

Сообщение #2  novmel » 14 июл 2014, 16:56

Спасибо за классный отчет, хочу себе такой ящичек, можно выкройку в студию, а чем швы соединял? :shock:
Звонок ночью на телеканал. - Огромная просьба! Отключите пожалуйста бегущую строку. - А что такое? - Жена с корпоратива вернулась, думает, что это караоке!)))Изображение
novmel
Активный участник
Активный участник
Сообщений: 185
Зарегистрирован: 12 июн 2013, 06:12
Откуда: Hyundai Tucson-club
Настоящее имя: Сергей
Местоположение: Россия, Великий Новгород
Автомобиль: Hyundai IX 35 comfort+navi 2.0 CRDi 4WD 6AT
Регион регистрации авто: 53 Новгородская область
День рождения (покупки) авто: 18.06.2013
Развернуть
Благодарил (а): 131 раз.
Поблагодарили: 32 раз.

Re: Доработка центрального подлокотника

Сообщение #3  Cлавян-1 » 14 июл 2014, 17:17

nik572 Николай, огромный респект за прямые руки и светлые идеи! :D
А можно ещё замутить воздуховоды, думаю тут все 100% подпишутся! ;)
Аватар пользователя
Cлавян-1
Очень активный участник
Очень активный участник
Сообщений: 2899
Зарегистрирован: 20 окт 2012, 19:20
Настоящее имя: Вячеслав
Местоположение: МО Нахабино
Автомобиль: IX35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 06.08.2011
Развернуть
Медали: 2
За активность - серебро (1) Герой труда (1)
Благодарил (а): 221 раз.
Поблагодарили: 478 раз.

Re: Доработка центрального подлокотника

Сообщение #4  nik572 » 14 июл 2014, 18:35

Вячеслав! Уточни про воздуховоды, откуда-куда?
nik572
Участник
Участник
Сообщений: 39
Зарегистрирован: 12 апр 2013, 07:54
Настоящее имя: Николай
Местоположение: Зеленоград
Автомобиль: IX35
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 26.03.2013
Развернуть
Медали: 4
Золотые руки (1) 5 лет клубу Hyundai ix35 (1) 6 лет клубу Hyundai ix35 (1)
7 лет клубу Hyundai ix35 (1)
Благодарил (а): 7 раз.
Поблагодарили: 34 раз.

Re: Доработка центрального подлокотника

Сообщение #5  nik572 » 14 июл 2014, 18:38

Чертежи завтра отсканирую и вывешу. Сварка аргоном короткими стежками. Если обклеивать кожей, то можно односторонним заклепочником и запилить.
nik572
Участник
Участник
Сообщений: 39
Зарегистрирован: 12 апр 2013, 07:54
Настоящее имя: Николай
Местоположение: Зеленоград
Автомобиль: IX35
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 26.03.2013
Развернуть
Медали: 4
Золотые руки (1) 5 лет клубу Hyundai ix35 (1) 6 лет клубу Hyundai ix35 (1)
7 лет клубу Hyundai ix35 (1)
Благодарил (а): 7 раз.
Поблагодарили: 34 раз.

Re: Доработка центрального подлокотника

Сообщение #6  Cлавян-1 » 14 июл 2014, 19:01

nik572 писал(а):Вячеслав! Уточни про воздуховоды, откуда-куда?

Николай, я вроде пошутил, но если в силах сотворить такое: на центральном тоннеле дефлектора обдува задних пассажиров.
Уважение и почёт обеспечены пожизненно в нашем клубе! :lol:
http://www.youtube.com/watch?v=_Bo5EBr92uo
Аватар пользователя
Cлавян-1
Очень активный участник
Очень активный участник
Сообщений: 2899
Зарегистрирован: 20 окт 2012, 19:20
Настоящее имя: Вячеслав
Местоположение: МО Нахабино
Автомобиль: IX35
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 06.08.2011
Развернуть
Медали: 2
За активность - серебро (1) Герой труда (1)
Благодарил (а): 221 раз.
Поблагодарили: 478 раз.

СообщениеСообщение было удалено | удалил: ValeryPVE | 24 апр 2015, 22:10.

Re: Доработка центрального подлокотника

Сообщение #8  nik572 » 15 июл 2014, 13:25

Это эскиз ящичка и выкройка. Размеры даны с учетом последующей обклейки его кожей толщиной 1 мм.

За это сообщение автора nik572 поблагодарил:
novmel
nik572
Участник
Участник
Сообщений: 39
Зарегистрирован: 12 апр 2013, 07:54
Настоящее имя: Николай
Местоположение: Зеленоград
Автомобиль: IX35
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 26.03.2013
Развернуть
Медали: 4
Золотые руки (1) 5 лет клубу Hyundai ix35 (1) 6 лет клубу Hyundai ix35 (1)
7 лет клубу Hyundai ix35 (1)
Благодарил (а): 7 раз.
Поблагодарили: 34 раз.

Re: Доработка центрального подлокотника

Сообщение #9  Maks1984 » 03 авг 2014, 13:21

Спасибо за отчетик, обязательно себе сделаю!
Maks1984
Участник
Участник
Сообщений: 62
Зарегистрирован: 13 май 2014, 22:49
Настоящее имя: Макс
Местоположение: Россия, Краснодарский край, Кропоткин
Автомобиль: Hyundai IX 35, 6 AT, World Special Edition, 4 WD, 2014
Регион регистрации авто: 23, 93, 123 Краснодарский край
День рождения (покупки) авто: 13.05.2014
Развернуть
Благодарил (а): 9 раз.
Поблагодарили: 0 раз.

Re: Доработка центрального подлокотника

Сообщение #10  Dementor » 03 авг 2014, 15:31

nik572, как считаете возможно установить вместо USB-плафона розетку на 12В (к примеру 0K54A662P0)? Достаточно ли места под кожухом?
Аватар пользователя
Dementor
Активный участник
Активный участник
Сообщений: 199
Зарегистрирован: 21 дек 2013, 22:09
Настоящее имя: Дмитрий
Местоположение: Тверская обл.
Автомобиль: ГАЗ-24, ix35 бенз. 5MT 4WD
Регион регистрации авто: 69 Тверская область
День рождения (покупки) авто: 15.06.2011
Развернуть
Благодарил (а): 18 раз.
Поблагодарили: 26 раз.

Re: Доработка центрального подлокотника

Сообщение #11  nik572 » 08 авг 2014, 12:08

Dementor, все, что выше моего плафона (см. фото) занято механизмом петли крышки. Ниже пустота до самого ящика. Глубина около 70 мм.
nik572
Участник
Участник
Сообщений: 39
Зарегистрирован: 12 апр 2013, 07:54
Настоящее имя: Николай
Местоположение: Зеленоград
Автомобиль: IX35
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 26.03.2013
Развернуть
Медали: 4
Золотые руки (1) 5 лет клубу Hyundai ix35 (1) 6 лет клубу Hyundai ix35 (1)
7 лет клубу Hyundai ix35 (1)
Благодарил (а): 7 раз.
Поблагодарили: 34 раз.

Re: Доработка центрального подлокотника

Сообщение #12  gorec » 19 авг 2014, 12:32

Cлавян-1 писал(а):
nik572 писал(а):Вячеслав! Уточни про воздуховоды, откуда-куда?

Николай, я вроде пошутил, но если в силах сотворить такое: на центральном тоннеле дефлектора обдува задних пассажиров.
Уважение и почёт обеспечены пожизненно в нашем клубе! :lol:
http://www.youtube.com/watch?v=_Bo5EBr92uo


Изучил elcats по поводу воздуховодов для второго ряда
http://www.elcats.ru/hyundai/Parts.aspx ... e=01%2F02+

Предлагается по всей видимости только для версий с ножным "ручником", при этом консоль (где рукоятка КПП и подстаканники) тоже другая. возможно и подлокотник с ящиком другой формы.
Это я к тому, если попробовать поставить оригинал, то даже здесь геморой получается.
А если что-нибудь колхозить, то наверняка мало место будет для труб в наших машинах.
DRIVE2

пешеход => Mitsubishi Outlander 2.4 AT 4WD => Hyundai IX35 2.0AT 4WD Prestige
Аватар пользователя
gorec
Участник
Участник
Сообщений: 66
Зарегистрирован: 15 авг 2012, 14:41
Настоящее имя: Вюгар
Местоположение: Москва
Автомобиль: Hyundai IX35 2.0AT 4WD Prestige
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 22.02.2013
Развернуть
Благодарил (а): 13 раз.
Поблагодарили: 5 раз.

Органайзер в подлокотник

Сообщение #13  novmel » 25 сен 2014, 10:57

Прикупил себе на e-bay вот такой органайзер :D
Звонок ночью на телеканал. - Огромная просьба! Отключите пожалуйста бегущую строку. - А что такое? - Жена с корпоратива вернулась, думает, что это караоке!)))Изображение
novmel
Активный участник
Активный участник
Сообщений: 185
Зарегистрирован: 12 июн 2013, 06:12
Откуда: Hyundai Tucson-club
Настоящее имя: Сергей
Местоположение: Россия, Великий Новгород
Автомобиль: Hyundai IX 35 comfort+navi 2.0 CRDi 4WD 6AT
Регион регистрации авто: 53 Новгородская область
День рождения (покупки) авто: 18.06.2013
Развернуть
Благодарил (а): 131 раз.
Поблагодарили: 32 раз.

Re: Органайзер в подлокотник

Сообщение #14  dride » 25 сен 2014, 11:21

novmel писал(а):Прикупил себе на e-bay вот такой органайзер :D


Ого! Оригинал якобы? Мне вот такого прям очень не хватает! Сколько стоит и сколько ждал?
Аватар пользователя
dride
Участник
Участник
Сообщений: 50
Зарегистрирован: 28 май 2014, 21:45
Настоящее имя: Денис
Местоположение: Санкт-Петербург
Автомобиль: ix35
Регион регистрации авто: 78, 98, 178, 198 г. Санкт-Петербург
Развернуть
Благодарил (а): 2 раз.
Поблагодарили: 5 раз.

Re: Органайзер в подлокотник

Сообщение #15  novmel » 25 сен 2014, 11:31

Ждал месяц, цена где то 380 руб. Лови http://www.ebay.com/itm/121414503139?_t ... EBIDX%3AIT
