Сообщение #1  ViktOr 911 » 03 окт 2015, 10:55

Короче говоря заморочился установкой ПТФ для изменения вида авто ,решотку уже установил вот пришло время и туманок ,для полноты картины:

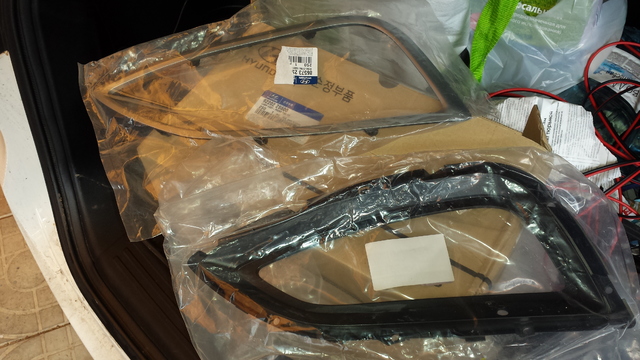

купил ПТФ ,оони идут в комплекте с "пластиковыми очками" и декоративной рамкой.


Как оказалось эти ПТФ идут с двумя лампами(я не знал)оснавная и лампа подсветки поворотов ,у нас нет этой функции и соответсвенно проводки под неё.Так что ставим как есть ,а там уже в будущем посмотрим как это задействовать.


В бампер подходит всё отлично:




Начинаем собирать:

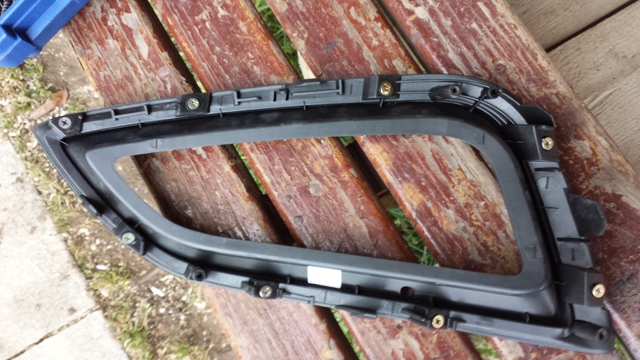

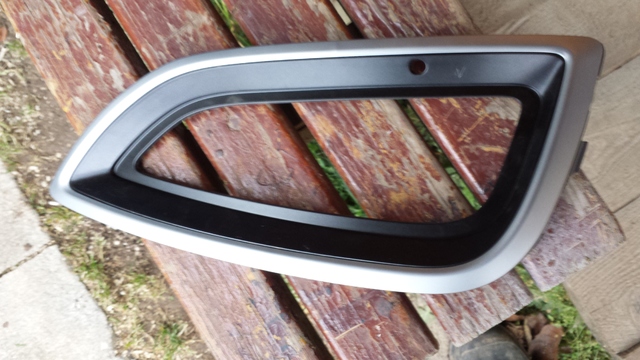

Сначало крепим декоративную рамку .



Всё на коротенькие саморезики .

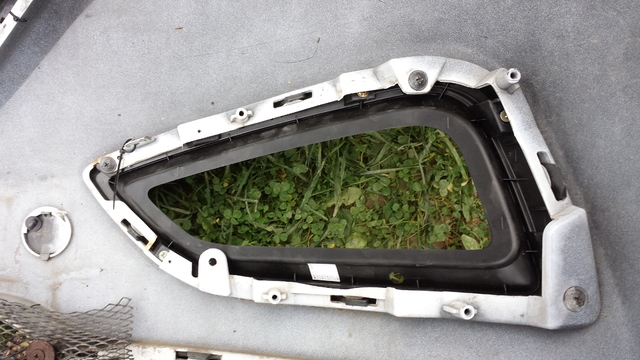

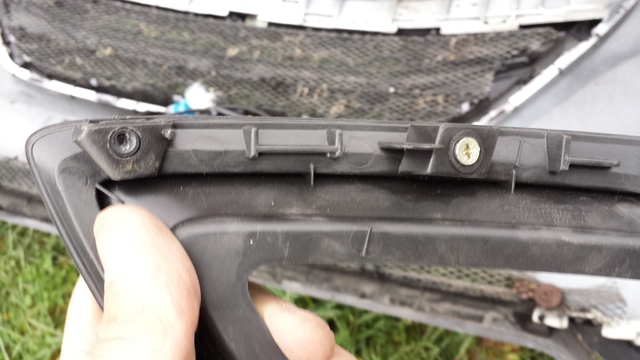

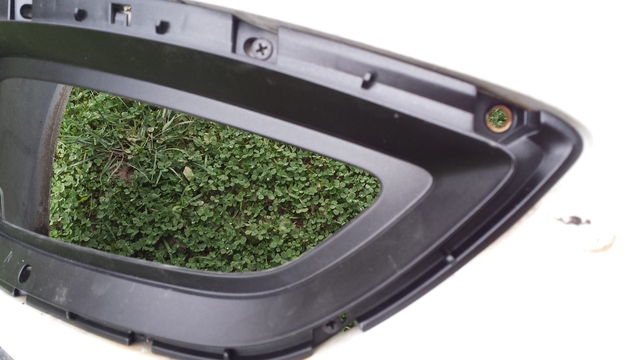

не ставим только один крайний ,вот сюда:

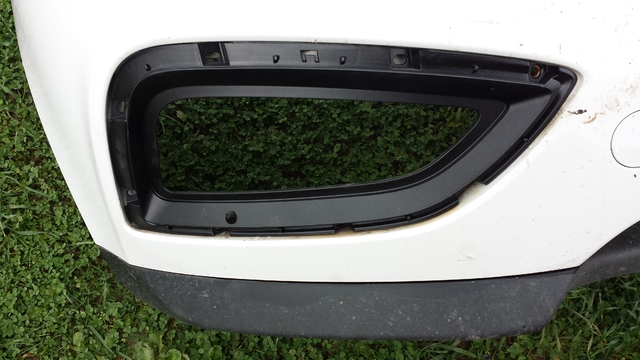

Далее вставляем в бампер ,там 4 защёлки как на родных + 3 штатных самореза (держится мёртво)

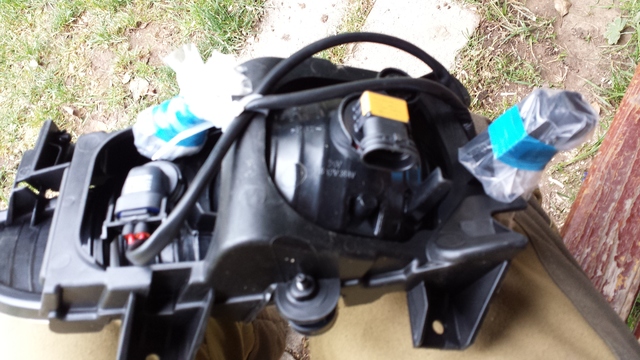

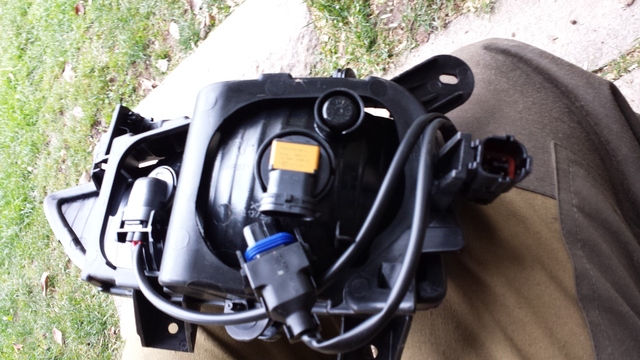

Далее берём саму ПТФ ,на ней как говорилось выше две лампы и один общий разъём

нам он не подходит,поэтому изолируем его от попадания воды и грязи + снимаем разъем с самой лампочки и тоже заматываем.(в дальнейшем наш разъем подключим как раз к лампе ,оони одинаковые)



Далее крепим саму ПТФ к бамперу ,всё подходит .крепится на 4 штатных самореза.

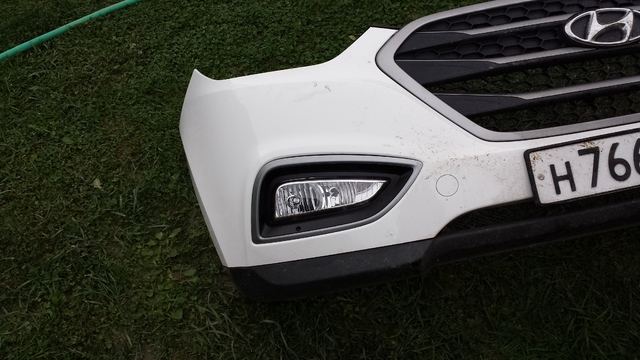

Вот что получилось

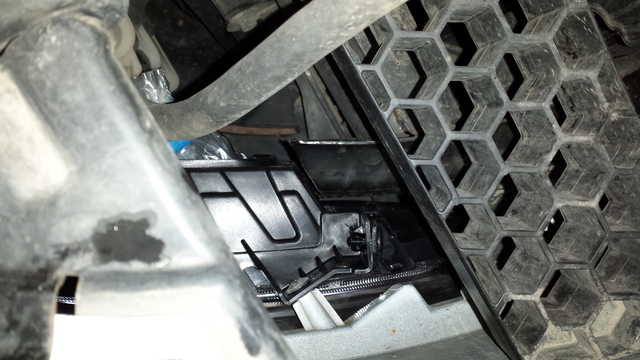

Далее пытаемся поставить всё на место ,но не тут-то было ,эти ПТФ больше наших и поэтому бампер на место не встает.Мешается уселитель, вот этот:



Причём мешается только правая сторона, левая всё в аккурат.

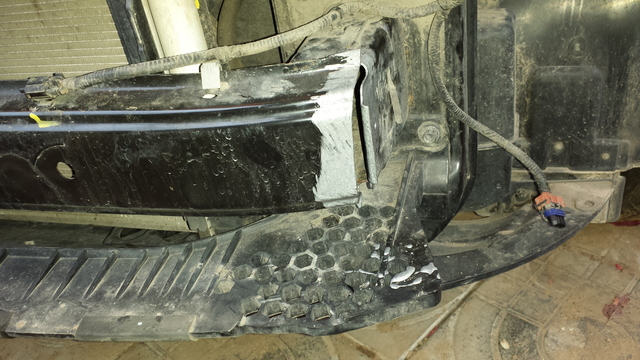

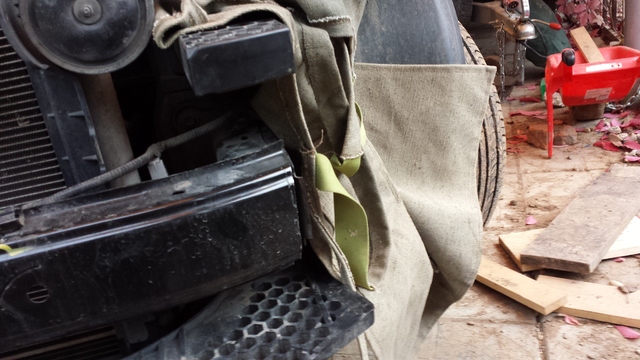

берём болгарку и отрезаем нафиг лишнее(можно снять конечно эту железяку для удобства ,но мне было лень ,поэтому обложил брезентом и отпилил).


под рукой была краска "хамирайт" покрасил ей место пропила.

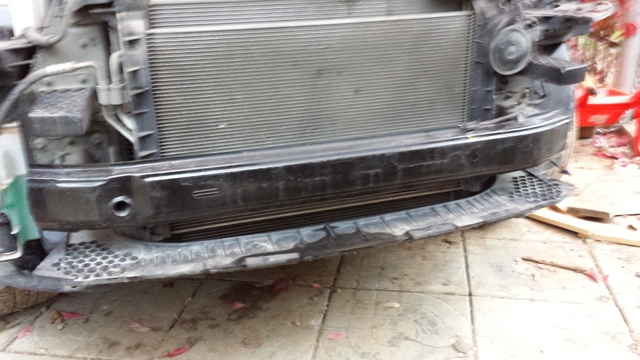

Всё ,ставим на место бампер.(у меня были сняты фары ,отдельная история ,поэтому всё было видно как встаёт бампер и где чего мешает. Шёлкнул как встало.вид с верху)

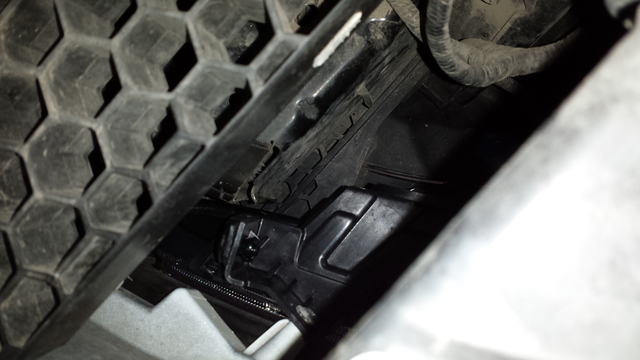

вот левая встаёт в плотную к уселителю.
ну а с права мы отпилили :D



Всё ставим на место бампер, подключаем туманки и наслаждаемся результатом.

За это сообщение автора ViktOr 911 поблагодарил:
admin
Аватар пользователя
ViktOr 911
Очень активный участник
Очень активный участник
Сообщений: 2734
Зарегистрирован: 01 окт 2013, 08:24
Настоящее имя: Володя
Местоположение: Россия,Долгопрудный,Тамбов
Автомобиль: ix35 2.0 4 wd + чип от paulus + pedalbooster
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 08.08.2013
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 114 раз.
Поблагодарили: 170 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #2  Красноармеец » 03 окт 2015, 11:23

Круто! Только итоговой фотки не хватает и как светят.
Аватар пользователя
Красноармеец
Очень активный участник
Очень активный участник
Сообщений: 2512
Зарегистрирован: 24 июн 2013, 13:53
Настоящее имя: Владимир
Местоположение: Россия
Автомобиль: IX35, Theta II, АТ, 4WD, Style, Slovak
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 14.05.2011
Развернуть
Медали: 2
За активность - серебро (1) За активность - золото (1)
Благодарил (а): 68 раз.
Поблагодарили: 246 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #3  ViktOr 911 » 03 окт 2015, 11:29

Красноармеец писал(а):Круто! Только итоговой фотки не хватает и как светят.

В другой теме :D
светят отлично, но хорошо бы ещё подсветку в повороты реализовать .
Аватар пользователя
ViktOr 911
Очень активный участник
Очень активный участник
Сообщений: 2734
Зарегистрирован: 01 окт 2013, 08:24
Настоящее имя: Володя
Местоположение: Россия,Долгопрудный,Тамбов
Автомобиль: ix35 2.0 4 wd + чип от paulus + pedalbooster
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 08.08.2013
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 114 раз.
Поблагодарили: 170 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #4  Красноармеец » 03 окт 2015, 11:39

Как-то проскакивали мысли на форуме, но так и заглохли, давно в эту сторону никто не копает. Может у Спортиков пошустрить, у них же это реализовано, возможно есть какие-то наработки или з/ч для доведения проекта до конца.
Аватар пользователя
Красноармеец
Очень активный участник
Очень активный участник
Сообщений: 2512
Зарегистрирован: 24 июн 2013, 13:53
Настоящее имя: Владимир
Местоположение: Россия
Автомобиль: IX35, Theta II, АТ, 4WD, Style, Slovak
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 14.05.2011
Развернуть
Медали: 2
За активность - серебро (1) За активность - золото (1)
Благодарил (а): 68 раз.
Поблагодарили: 246 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #5  Iokes » 03 окт 2015, 11:45

Обратись к Игорянычу, он себе сделал подсветку поворотов дополнительной лампой, а тебе проще, надо его схему подключить к твоим ПТФ.
Аватар пользователя
Iokes
Мега активный участник
Мега активный участник
Сообщений: 6131
Зарегистрирован: 16 июн 2012, 13:09
Настоящее имя: Игорь
Местоположение: М.О.
Автомобиль: ix35 4WD АКПП Бензин+репрог от Paulus+PedalBooster
Регион регистрации авто: 50, 90, 150, 190 Московская область
День рождения (покупки) авто: 19.06.2012
Развернуть
Медали: 5
Всегда готов! (1) За активность - серебро (1) Герой труда (1)
6 лет клубу Hyundai ix35 (1) 7 лет клубу Hyundai ix35 (1)
Благодарил (а): 270 раз.
Поблагодарили: 723 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #6  cthnbabrfn » 03 окт 2015, 11:56

Молодец. Тож хочу такие в след году ;) Странно, смотрел корейскую комплектацию и там и у нас тот же усилитель бампера. Почему не подходит? Как реализовать доп свет..проще простого. Релюшки лево право сигнал +12 до блока ВСМ. Включили поворотник -зажглась подсветка.
Аватар пользователя
cthnbabrfn
Очень активный участник
Очень активный участник
Сообщений: 2343
Зарегистрирован: 15 янв 2015, 23:41
Откуда: Брянск
Настоящее имя: Владимир
Местоположение: Брянск
Автомобиль: 2WD 2L БЕНЗИН Travel АКПП
Регион регистрации авто: 32 Брянская область
День рождения (покупки) авто: 17.01.2015
Развернуть
Медали: 2
За активность - серебро (1) За активность - золото (1)
Благодарил (а): 92 раз.
Поблагодарили: 295 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #7  пав » 03 окт 2015, 12:59

уже внешний вид на 5.
пав
Активный участник
Активный участник
Сообщений: 776
Зарегистрирован: 01 авг 2013, 21:12
Откуда: рязанская обл.скопин
Настоящее имя: александр
Местоположение: скопин
Автомобиль: ix35 2wd мкпп +чип от paulis
Регион регистрации авто: 62 Рязанская область
День рождения (покупки) авто: 08.08.2013
Развернуть
Благодарил (а): 51 раз.
Поблагодарили: 48 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #8  Alest » 03 окт 2015, 13:12

ViktOr 911, а накладки с изогнутыми дхо теперь куда?
Аватар пользователя
Alest
Активный участник
Активный участник
Сообщений: 325
Зарегистрирован: 07 июн 2012, 08:23
Местоположение: Россия, Астраханская область
Автомобиль: Hyundai IX35/Black, 2.0, 6AT, 2WD, Comfort
Регион регистрации авто: 30 Астраханская область
Развернуть
Благодарил (а): 40 раз.
Поблагодарили: 21 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #9  Wolf » 03 окт 2015, 16:20

ViktOr 911 писал(а):
Красноармеец писал(а):Круто! Только итоговой фотки не хватает и как светят.

В другой теме :D
светят отлично, но хорошо бы ещё подсветку в повороты реализовать .

Почитай здесь: http://www.autoclub-ix35.ru/viewtopic.p ... 06#p144906

За это сообщение автора Wolf поблагодарил:
ViktOr 911
Wolf
Участник
Участник
Сообщений: 65
Зарегистрирован: 19 ноя 2012, 18:32
Откуда: Волгоград
Настоящее имя: Евгений
Местоположение: Волгоград
Автомобиль: Hyundai ix35 2WD 6AT ChiPaulus
Регион регистрации авто: 34 Волгоградская область
День рождения (покупки) авто: 09.11.2012
Развернуть
Благодарил (а): 13 раз.
Поблагодарили: 14 раз.

Re: установка ПТФ рестайла 2014,фото отчёт

Сообщение #10  ViktOr 911 » 03 окт 2015, 17:55

Alest писал(а):ViktOr 911, а накладки с изогнутыми дхо теперь куда?

Наверное на продажу :?
Как только чуток освобожусь.

Вот фоткнул ночью :
Фары выключены ,горят кольца (телефон не может сфокусироваться)
Из салона надо не в городе ,на не освещенной дороге ,это потом.
Аватар пользователя
ViktOr 911
Очень активный участник
Очень активный участник
Сообщений: 2734
Зарегистрирован: 01 окт 2013, 08:24
Настоящее имя: Володя
Местоположение: Россия,Долгопрудный,Тамбов
Автомобиль: ix35 2.0 4 wd + чип от paulus + pedalbooster
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 08.08.2013
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 114 раз.
Поблагодарили: 170 раз.

Re: [фото отчёт] Установка ПТФ рестайл 2014

Сообщение #11  ViktOr 911 » 06 окт 2015, 10:13

Вот щёлкнул в темноте как светят:


Из-за неисправности пришлось ездить пару дней без дальнего - на одних туманках :? Не ахти конечно ,но мона.
Аватар пользователя
ViktOr 911
Очень активный участник
Очень активный участник
Сообщений: 2734
Зарегистрирован: 01 окт 2013, 08:24
Настоящее имя: Володя
Местоположение: Россия,Долгопрудный,Тамбов
Автомобиль: ix35 2.0 4 wd + чип от paulus + pedalbooster
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 08.08.2013
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 114 раз.
Поблагодарили: 170 раз.

Re: [фото отчёт] Установка ПТФ рестайл 2014

Сообщение #12  cthnbabrfn » 06 окт 2015, 10:16

О ...лучше чем круглые
Аватар пользователя
cthnbabrfn
Очень активный участник
Очень активный участник
Сообщений: 2343
Зарегистрирован: 15 янв 2015, 23:41
Откуда: Брянск
Настоящее имя: Владимир
Местоположение: Брянск
Автомобиль: 2WD 2L БЕНЗИН Travel АКПП
Регион регистрации авто: 32 Брянская область
День рождения (покупки) авто: 17.01.2015
Развернуть
Медали: 2
За активность - серебро (1) За активность - золото (1)
Благодарил (а): 92 раз.
Поблагодарили: 295 раз.

Re: [фото отчёт] Установка ПТФ рестайл 2014

Сообщение #13  ViktOr 911 » 06 окт 2015, 10:17

Для сравнения вот ближний:

Аватар пользователя
ViktOr 911
Очень активный участник
Очень активный участник
Сообщений: 2734
Зарегистрирован: 01 окт 2013, 08:24
Настоящее имя: Володя
Местоположение: Россия,Долгопрудный,Тамбов
Автомобиль: ix35 2.0 4 wd + чип от paulus + pedalbooster
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 08.08.2013
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 114 раз.
Поблагодарили: 170 раз.

Re: [фото отчёт] Установка ПТФ рестайл 2014

Сообщение #14  ViktOr 911 » 27 дек 2015, 17:07

Продолжим уж до конца это дело:
Итак все установили и у нас остались не задействованы вторые лампы в птф(поворотные),решил реализовать их подключение в качестве дхо!!!
И так поехали:
Скидываем бампер и кидаем новую проводку на новые лампочки(убираем все в кабель канал)




Паралельно подключаем вторую лампу и также прячем все в кабельканал.




Подключаемся к + птф(будет упр.сигнал и раз все снято берем прям сдесь ,чтобы на искать под капотом)



И все это дело выводим под капот(а именно три провода:+с новых ламп и —;+с основных ПТФ)

В подкапотном пространстве подключаем —массу

За это сообщение автора ViktOr 911 поблагодарил:
admin
Аватар пользователя
ViktOr 911
Очень активный участник
Очень активный участник
Сообщений: 2734
Зарегистрирован: 01 окт 2013, 08:24
Настоящее имя: Володя
Местоположение: Россия,Долгопрудный,Тамбов
Автомобиль: ix35 2.0 4 wd + чип от paulus + pedalbooster
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 08.08.2013
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 114 раз.
Поблагодарили: 170 раз.

Re: [фото отчёт] Установка ПТФ рестайл 2014

Сообщение #15  ViktOr 911 » 27 дек 2015, 19:37

Упс пришлось убежать :D продолжим:
Масса (—)



А + берем по советам клубней с предохранителя abs




В цепь + обязательно вставляем предохранитель (я поставил на 7.5а)


В итоге у нас под капотом оказалось 5 проводов:
1.+ основной с abs
2.- масса кузов
3.+ с ПТФ управляющий.
4.+ со второй лампы(то что прокладывали)
5.- со второй лампы.


Берем обычное пяти контактное реле и подключаем по этой схеме:








Подключаем и имеем :
Завел - горят вторые(поворотные)лампы в ПТФ ,используем их теперь как ДХО.
Включаем основные ПТФ(срабатывает реле)гаснут поворотные лампы.
Все гуд :oops:

Днем



Вечером



Ночью



Все спасибо за внимание
Аватар пользователя
ViktOr 911
Очень активный участник
Очень активный участник
Сообщений: 2734
Зарегистрирован: 01 окт 2013, 08:24
Настоящее имя: Володя
Местоположение: Россия,Долгопрудный,Тамбов
Автомобиль: ix35 2.0 4 wd + чип от paulus + pedalbooster
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 08.08.2013
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 114 раз.
Поблагодарили: 170 раз.

След.

Вернуться в Сделай сам.



Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2

Клуб владельцев Hyundai IX35 (Хендай их35)

Данный портал не является представителем компании Hyundai и выражает мнение группы энтузиастов.
Некоторые положения являются мнением авторов и посетителей сайта и не являются руководством к действию и/или официальными рекомендациями производителя (если это не оговорено в тексте).

Вся информация, содержащаяся на портале, собрана из разных источников.

Вся информация получена из открытых источников, и будет убрана по требованию правообладателя.

Все права на содержимое сайта принадлежат его владельцу и охраняются законодательством.

Следуя рекомендациям сайта Вы должны отдавать себе отчет, что действуете исключительно на свой страх и риск и несете все финансовые и правовые последствия самостоятельно.

Рейтинг@Mail.ru
