Показания датчика скорости для парктроника

Сообщение #1  rabmira » 03 июн 2014, 15:38

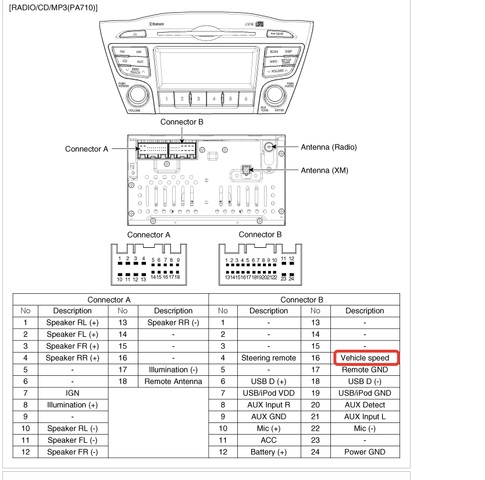

Подскажите где в IX35 можно снять показания датчика скорости? Может кто сталкивался? на приборку он идёт закодированный? нашёл провод в колодке магнитолы (машина без навигации), но пока не понял как там он представлен.

Сигнал скорости должен представлять собой импульсы напряжением от 6 до 15 В с частотой, пропорциональной скорости автомобиля.

А нужно мне это для подключения парктроников (перёд-зад) http://www.ritmauto.ru/production/speed/index.htm
rabmira
Участник
Участник
Сообщений: 13
Зарегистрирован: 03 июн 2014, 15:08
Настоящее имя: Sergey
Местоположение: москва
Автомобиль: ix35
Регион регистрации авто: 52, 152 Нижегородская область
Развернуть
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Показания датчика скорости

Сообщение #2  wws63 » 03 июн 2014, 16:57

А схемки на магнитолу с навигацией у вас нет?
Если сигнал не закодирован, а пропорционален скорости (как в старых авто), то определить тип сигнала просто:
Надо подцепить к сигнальному контакту тестер стрелочный в режиме вольтметра и посчитать кол-во "дёрганий" стрелки прибора за расстояние 10 метров.
Например, на япошках -2500 импульсов на км пройденного пути, на большинстве отечественных - 6000, на других иномарках бывает по 4, 8, 10 импульсов на метр пути.....
Тоже интересуюсь эти вопросом., хотел одну "балалайку" в авто прицепить....
Я здесь не живу и не работаю, я захожу там, где готов заходить (C) В.Кличко
wws63
Активный участник
Активный участник
Сообщений: 396
Зарегистрирован: 02 апр 2014, 09:46
Настоящее имя: Валерий
Местоположение: Россия
Автомобиль: Hyunday ix35 2.0 GLS AT 4WD Престиж (chip)
Регион регистрации авто: -Другой регион-
День рождения (покупки) авто: 02.04.2014
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 12 раз.
Поблагодарили: 52 раз.

Re: Показания датчика скорости

Сообщение #3  rabmira » 03 июн 2014, 19:34

wws63 писал(а):А схемки на магнитолу с навигацией у вас нет?
Если сигнал не закодирован, а пропорционален скорости (как в старых авто), то определить тип сигнала просто:
Надо подцепить к сигнальному контакту тестер стрелочный в режиме вольтметра и посчитать кол-во "дёрганий" стрелки прибора за расстояние 10 метров.
Например, на япошках -2500 импульсов на км пройденного пути, на большинстве отечественных - 6000, на других иномарках бывает по 4, 8, 10 импульсов на метр пути.....
Тоже интересуюсь эти вопросом., хотел одну "балалайку" в авто прицепить....


Так я всё тут с форума брал :) только сейчас найти не могу, где :(

15.Body Electrical System - это тот пункт, который тебе нужен, там всё о магнитолах.
вначале подробный разбор обычной, потом штатной с навигацией.

Да как проверить, я представляю, думал может кто в теме, мало ли подключали что-то уже.
просто если этот проводок не то, что нужно то где искать то?

Если не получу ответа, в выходные придётся всё тестировать... Очень боюсь облома.. А на спидометр никто не в курсе, как выводиться? Есть ли смысл прям из колодки спидометра брать?
rabmira
Участник
Участник
Сообщений: 13
Зарегистрирован: 03 июн 2014, 15:08
Настоящее имя: Sergey
Местоположение: москва
Автомобиль: ix35
Регион регистрации авто: 52, 152 Нижегородская область
Развернуть
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Показания датчика скорости

Сообщение #4  rabmira » 03 июн 2014, 19:38

http://www.autoclub-ix35.ru/viewtopic.php?f=23&t=1887&p=103304&hilit=%D0%BC%D0%B0%D0%BD%D1%83%D0%B0%D0%BB#wrap - вот всё же нашёл тему на этом форуме. (тут первая ссылка)

За это сообщение автора rabmira поблагодарил:
wws63
rabmira
Участник
Участник
Сообщений: 13
Зарегистрирован: 03 июн 2014, 15:08
Настоящее имя: Sergey
Местоположение: москва
Автомобиль: ix35
Регион регистрации авто: 52, 152 Нижегородская область
Развернуть
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Показания датчика скорости

Сообщение #5  wws63 » 04 июн 2014, 05:26

rabmira писал(а):А на спидометр никто не в курсе, как выводиться? Есть ли смысл прям из колодки спидометра брать?

Cмотрел в книжке на машину разводку эл. схемы. Управление на щиток приборов идёт по КАН-шине.....
Интересно, а для каких целей на ШГУ заводится сигнал скорости? :?
Я здесь не живу и не работаю, я захожу там, где готов заходить (C) В.Кличко
wws63
Активный участник
Активный участник
Сообщений: 396
Зарегистрирован: 02 апр 2014, 09:46
Настоящее имя: Валерий
Местоположение: Россия
Автомобиль: Hyunday ix35 2.0 GLS AT 4WD Престиж (chip)
Регион регистрации авто: -Другой регион-
День рождения (покупки) авто: 02.04.2014
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 12 раз.
Поблагодарили: 52 раз.

Re: Показания датчика скорости

Сообщение #6  vlanik » 04 июн 2014, 05:48

wws63 писал(а):
rabmira писал(а):А на спидометр никто не в курсе, как выводиться? Есть ли смысл прям из колодки спидометра брать?

Cмотрел в книжке на машину разводку эл. схемы. Управление на щиток приборов идёт по КАН-шине.....
Интересно, а для каких целей на ШГУ заводится сигнал скорости? :?


функция-при увеличении скорости добавляется звук в майфуне, разве не пользуешься?:)
Истина где-то рядом...

Аватар пользователя
vlanik
Активный участник
Активный участник
Сообщений: 122
Зарегистрирован: 06 май 2014, 04:35
Настоящее имя: Владимир
Местоположение: Анжеро-Судженск
Автомобиль: Hyundai IX35 2.0 6AT 4WD
Регион регистрации авто: 42, 142 Кемеровская область
День рождения (покупки) авто: 28.12.2012
Развернуть
Благодарил (а): 1 раз.
Поблагодарили: 3 раз.

Re: Показания датчика скорости

Сообщение #7  wws63 » 04 июн 2014, 07:26

vlanik писал(а):функция-при увеличении скорости добавляется звук в майфуне, разве не пользуешься?:)

Нет, даже не знал :oops:
Я здесь не живу и не работаю, я захожу там, где готов заходить (C) В.Кличко
wws63
Активный участник
Активный участник
Сообщений: 396
Зарегистрирован: 02 апр 2014, 09:46
Настоящее имя: Валерий
Местоположение: Россия
Автомобиль: Hyunday ix35 2.0 GLS AT 4WD Престиж (chip)
Регион регистрации авто: -Другой регион-
День рождения (покупки) авто: 02.04.2014
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 12 раз.
Поблагодарили: 52 раз.

Re: Показания датчика скорости

Сообщение #8  alekseu29 » 04 июн 2014, 07:30

Как эту функцию включить :?:
alekseu29
Активный участник
Активный участник
Сообщений: 756
Зарегистрирован: 20 сен 2013, 09:16
Настоящее имя: Алексей
Местоположение: Ленинск-Кузнецкий
Автомобиль: HYUNDAI IX 35, 2.0, МТ,4WD
Регион регистрации авто: 42, 142 Кемеровская область
День рождения (покупки) авто: 02.09.2013
Развернуть
Медали: 1
За активность - серебро (1)
Благодарил (а): 25 раз.
Поблагодарили: 46 раз.

Re: Показания датчика скорости

Сообщение #9  Shee-Lin » 04 июн 2014, 08:37

Мануал к магнитоле прочитать.
Аватар пользователя
Shee-Lin
Активный участник
Активный участник
Сообщений: 674
Зарегистрирован: 27 апр 2013, 11:03
Откуда: из городка Моссовета (Ростокино)
Настоящее имя: Сергей
Местоположение: Москва
Автомобиль: ix35, престиж, 2л, бензин, ДХО от Бегунка, чип от Паулюса, пружины от Тольки, наклейка от Админа
Регион регистрации авто: 77, 97, 99, 177, 199, 197 г. Москва
День рождения (покупки) авто: 28.12.2012
Развернуть
Медали: 1
Золотые руки (1)
Благодарил (а): 37 раз.
Поблагодарили: 79 раз.

Re: Показания датчика скорости

Сообщение #10  alekseu29 » 04 июн 2014, 08:55

Shee-Lin писал(а):Мануал к магнитоле прочитать.

исчерпывающий ответ :shock: :shock: :shock:
alekseu29
Активный участник
Активный участник
Сообщений: 756
Зарегистрирован: 20 сен 2013, 09:16
Настоящее имя: Алексей
Местоположение: Ленинск-Кузнецкий
Автомобиль: HYUNDAI IX 35, 2.0, МТ,4WD
Регион регистрации авто: 42, 142 Кемеровская область
День рождения (покупки) авто: 02.09.2013
Развернуть
Медали: 1
За активность - серебро (1)
Благодарил (а): 25 раз.
Поблагодарили: 46 раз.

Re: Показания датчика скорости

Сообщение #11  vlanik » 04 июн 2014, 09:14

alekseu29 писал(а):Как эту функцию включить :?:


в настройках майфуна, щас не помню-надо идти в авто
Истина где-то рядом...

Аватар пользователя
vlanik
Активный участник
Активный участник
Сообщений: 122
Зарегистрирован: 06 май 2014, 04:35
Настоящее имя: Владимир
Местоположение: Анжеро-Судженск
Автомобиль: Hyundai IX35 2.0 6AT 4WD
Регион регистрации авто: 42, 142 Кемеровская область
День рождения (покупки) авто: 28.12.2012
Развернуть
Благодарил (а): 1 раз.
Поблагодарили: 3 раз.

Re: Показания датчика скорости

Сообщение #12  rabmira » 04 июн 2014, 09:16

Мы сейчас говорим о простой комплектации же (без навигации)?
rabmira
Участник
Участник
Сообщений: 13
Зарегистрирован: 03 июн 2014, 15:08
Настоящее имя: Sergey
Местоположение: москва
Автомобиль: ix35
Регион регистрации авто: 52, 152 Нижегородская область
Развернуть
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Показания датчика скорости

Сообщение #13  alekseu29 » 04 июн 2014, 09:21

rabmira писал(а):Мы сейчас говорим о простой комплектации же (без навигации)?

ДА
alekseu29
Активный участник
Активный участник
Сообщений: 756
Зарегистрирован: 20 сен 2013, 09:16
Настоящее имя: Алексей
Местоположение: Ленинск-Кузнецкий
Автомобиль: HYUNDAI IX 35, 2.0, МТ,4WD
Регион регистрации авто: 42, 142 Кемеровская область
День рождения (покупки) авто: 02.09.2013
Развернуть
Медали: 1
За активность - серебро (1)
Благодарил (а): 25 раз.
Поблагодарили: 46 раз.

Re: Показания датчика скорости для парктроника

Сообщение #14  wws63 » 04 июн 2014, 14:07

Shee-Lin писал(а):Мануал к магнитоле прочитать.

У меня стоит магнитола с навигатором.... В книжке описание простой магнитолы, но даже там ничего подобного не нашёл.
Схемку для своей магнитолы посмотрел, там тоже есть вывод скорости. На выходные попробую считать сигнал.....
Я здесь не живу и не работаю, я захожу там, где готов заходить (C) В.Кличко
wws63
Активный участник
Активный участник
Сообщений: 396
Зарегистрирован: 02 апр 2014, 09:46
Настоящее имя: Валерий
Местоположение: Россия
Автомобиль: Hyunday ix35 2.0 GLS AT 4WD Престиж (chip)
Регион регистрации авто: -Другой регион-
День рождения (покупки) авто: 02.04.2014
Развернуть
Медали: 2
За активность - серебро (1) Золотые руки (1)
Благодарил (а): 12 раз.
Поблагодарили: 52 раз.

Re: Показания датчика скорости для парктроника

Сообщение #15  rabmira » 08 июн 2014, 21:38

Может быть, уже есть новости по вопросу?
rabmira
Участник
Участник
Сообщений: 13
Зарегистрирован: 03 июн 2014, 15:08
Настоящее имя: Sergey
Местоположение: москва
Автомобиль: ix35
Регион регистрации авто: 52, 152 Нижегородская область
Развернуть
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.
