Как снять ящик с подлокотником

#1

Сообщение stepan » 13 апр 2021, 17:38

Небольшая инструкция как снять ящик с подлокотником.

1. Снимаем центральную консоль.

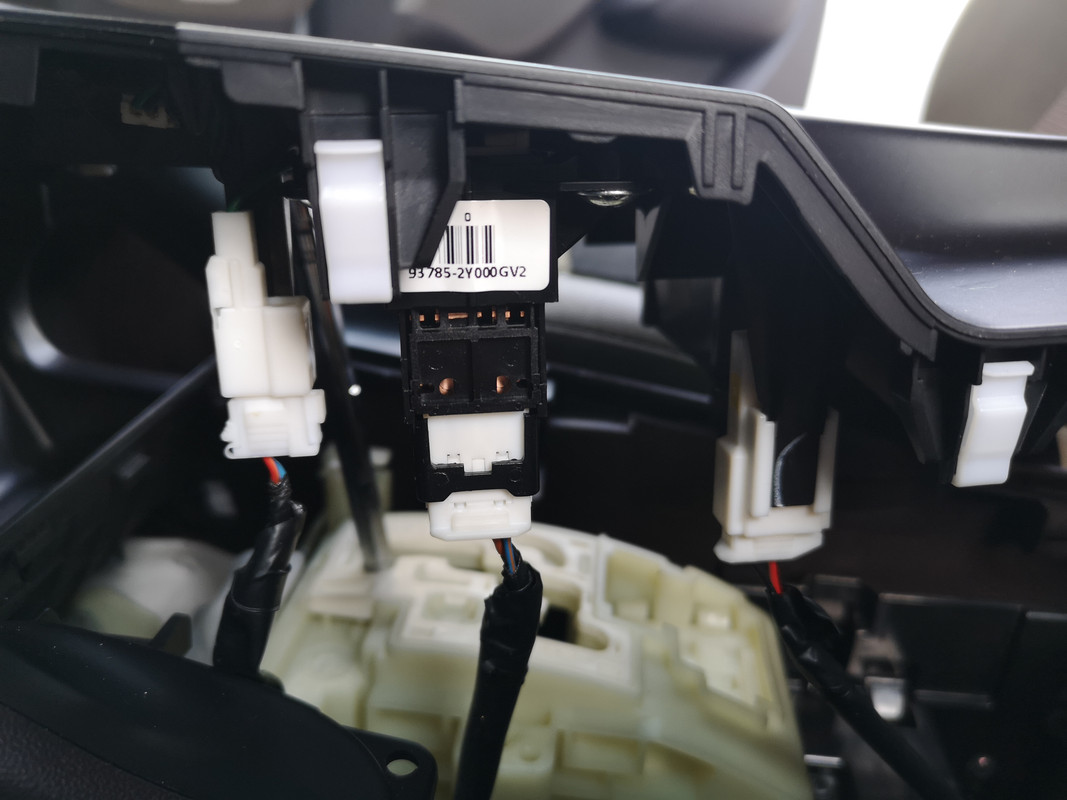

Предварительно ставим селектор АКПП в нейтраль и сдергиваем набалдашник резким движением вверх. Цепляем пальцем консоль в районе ручника и сдергиваем с креплений вверх. Отключаем разъемы подсветки АКПП/подстаканников и заглушки/кнопки active ECO (всего 3 разъема с язычками-фиксаторами).



2. Отстегиваем заднюю панель со стороны задних сидений.

3. Откручиваем 4 самореза, которые крепят ящик к боковинам: 2 спереди и 2 сзади.


4. Вынимаем коврик (дно) из ящика и выкручиваем 3 болта (головка на 10):

5. Всё, теперь ящик можно вынуть.

Как разобрать сам подлокотник - см. тему Доработка центрального подлокотника
