Накладка ПТФ с ДХО модернизированная

[Игоряныч]

Вячеслав- у меня есть много разных драйверов. Могу дать пару штук для эксперриментов.

Решил приобрести себе попарно несколько разных стабилизаторов и драйверов.
Первым пришёл DC-DC понижающий стабилизатор на LM2596s (вход 4в - 35в, выход 1,23в-30в, 3А (в реале не больше 2А, а то греется), КПД 87-88%).
Сейчас проверяю, умеет ли он выходное напряжение держать в не зависимости от входного, и к каким именно диодам какой подсветки его можно применить. =)

Нужно цепочки разделить между собой хотя бы резистором на 1 Ом. Иначе в цепочках начнётся бардак.

[xBVG]

Нужно цепочки разделить между собой хотя бы резистором на 1 Ом. Иначе в цепочках начнётся бардак.

Практически ничего не понял. Какие цепочки? Куда резистор ставить?

[Игоряныч]

Нужно цепочки разделить между собой хотя бы резистором на 1 Ом. Иначе в цепочках начнётся бардак.

Практически ничего не понял. Какие цепочки? Куда резистор ставить?

Долго объяснять. Позвони

[xBVG]

Нужно цепочки разделить между собой хотя бы резистором на 1 Ом. Иначе в цепочках начнётся бардак.

Практически ничего не понял. Какие цепочки? Куда резистор ставить?

Долго объяснять. Позвони

Хорошо, как начну паять - наберу. Только отмечу, что у меня всех этих приблуд по паре.
Сегодня пришла ещё пара пластинок, на этот раз LED драйверы. Из описания:

Напряжение: DC3-12V
Ток: 900mA
Температура хранения:-20-80
Применение: для 1x10 Вт питание 3 последовательно или 3 параллельно
Контроль: обрыв цепи, короткое замыкание и перегрузка.

Выглядят вот так:

[xBVG]

Ребята , приветствую!!!
Наконец-то пришли два понижающих модуля:



... - подскажите пожалуйста, каким из трёх регуляторов что регулируется? Спасибо.

UPD: о, нашёл. Всё, готовлюсь паять

[xBVG]

Ну вот я и добрался, наконец, до своих ДХО.
Оказалось, что от блока управления ДХО к каждой из них приходит ... 11V. Вся задача этого блока управления, который входил в комплект ДХО, автоматически включать ДХО после того, как двигатель запустился (по напряжению в бортовой сети).
Я сделал просто: выкинул блок управления ДХО, входящий в комплект, и поставил на правый и левый ходовой огонь один модуль, который я выкладывал сообщением выше. Выставил на выходе модуля 11,2V. В результате ДХО светятся без мерцаний и выключений, их работа не зависит от напряжения в бортовой сети.
Попутно замутил ещё одно реле в салон, которое ВЫКЛЮЧАЕТ ДХО при включении ручного тормоза (питание обмотки реле +12V от предохранителей в ногах водителя, управление от провода ручника; на нормально замкнутых контактах при поднятии ручника разрывается масса.

[Игоряныч]

С разрешения Игоря ( Игрик_76 ) добавлю и свои 5 копеек.

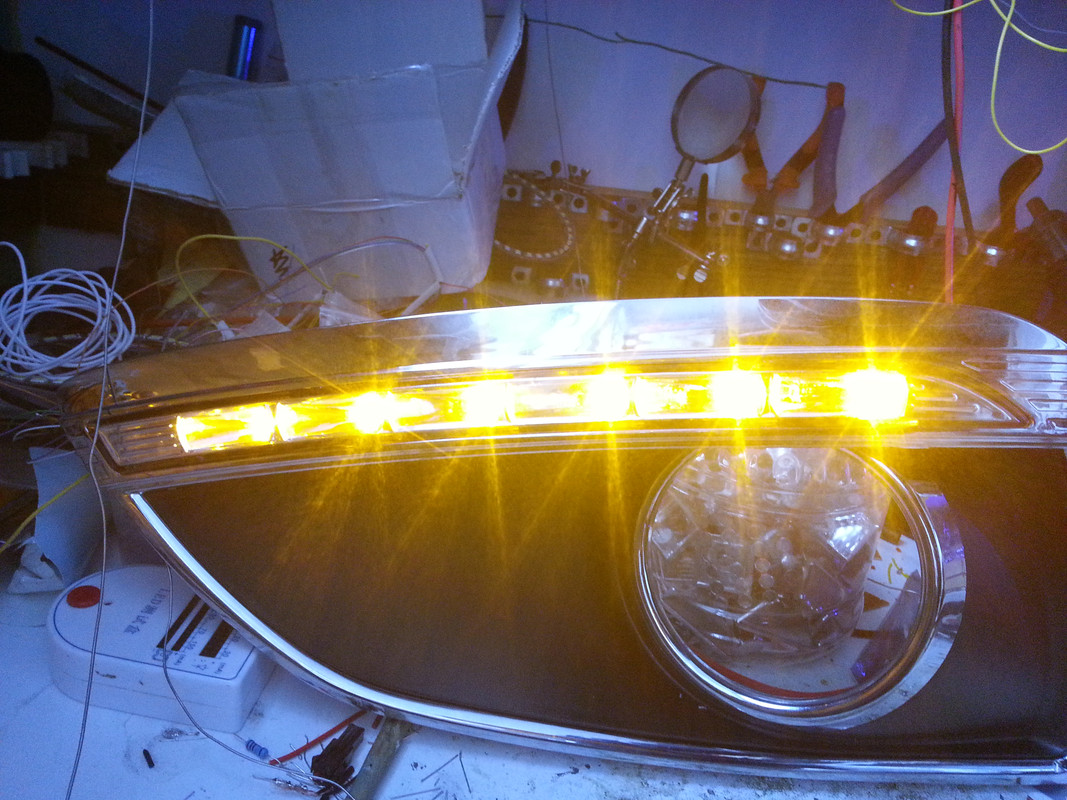

Изучу спрос на новые накладки ДХО с функцией бегущего поворотника. Просто не знаю сколько просить...

[Игоряныч]

https://youtu.be/eAOIoWXkSbE

[Егерь]

Игоряныч
я бы взял... можно даже без бегущего, просто мигающий...

[Renat601]

При включении ближнего ДХО притухают или выключаются совсем?

[Игоряныч]

При включении ближнего ДХО притухают или выключаются совсем?

Могу сделать как душе угодно. При включении ближнего могут и гаснуть или притухать.

[Игоряныч]

Игоряныч
я бы взял... можно даже без бегущего, просто мигающий...

Просто мигающий не интересно. Тем более уже платы готовы и подключены.

[Игоряныч]

https://youtu.be/yQ0qFVE2Mqw

так ДХО смотрится на машине. Думаю простит меня Валера за плагиат. Но его ДХО шки тоже я делал.

[максс]

Игоряныч привет,классные штуковины,а что,эти ДХОшные полоски без труда можно выковырять оттуда?
Просто не разглядывал как они там сидят.
Посмотри комменты.

[Игоряныч]

Игоряныч привет,классные штуковины,а что,эти ДХОшные полоски без труда можно выковырять оттуда?
Просто не разглядывал как они там сидят.
Посмотри комменты.

Они разбираются очень легко. Снимаешь хромированную накладку, она на саморезах крепится к чёрному корпусу. Потом увидишь 2 болтика которые держат аллюминиевую планку с диодами. И всё!
